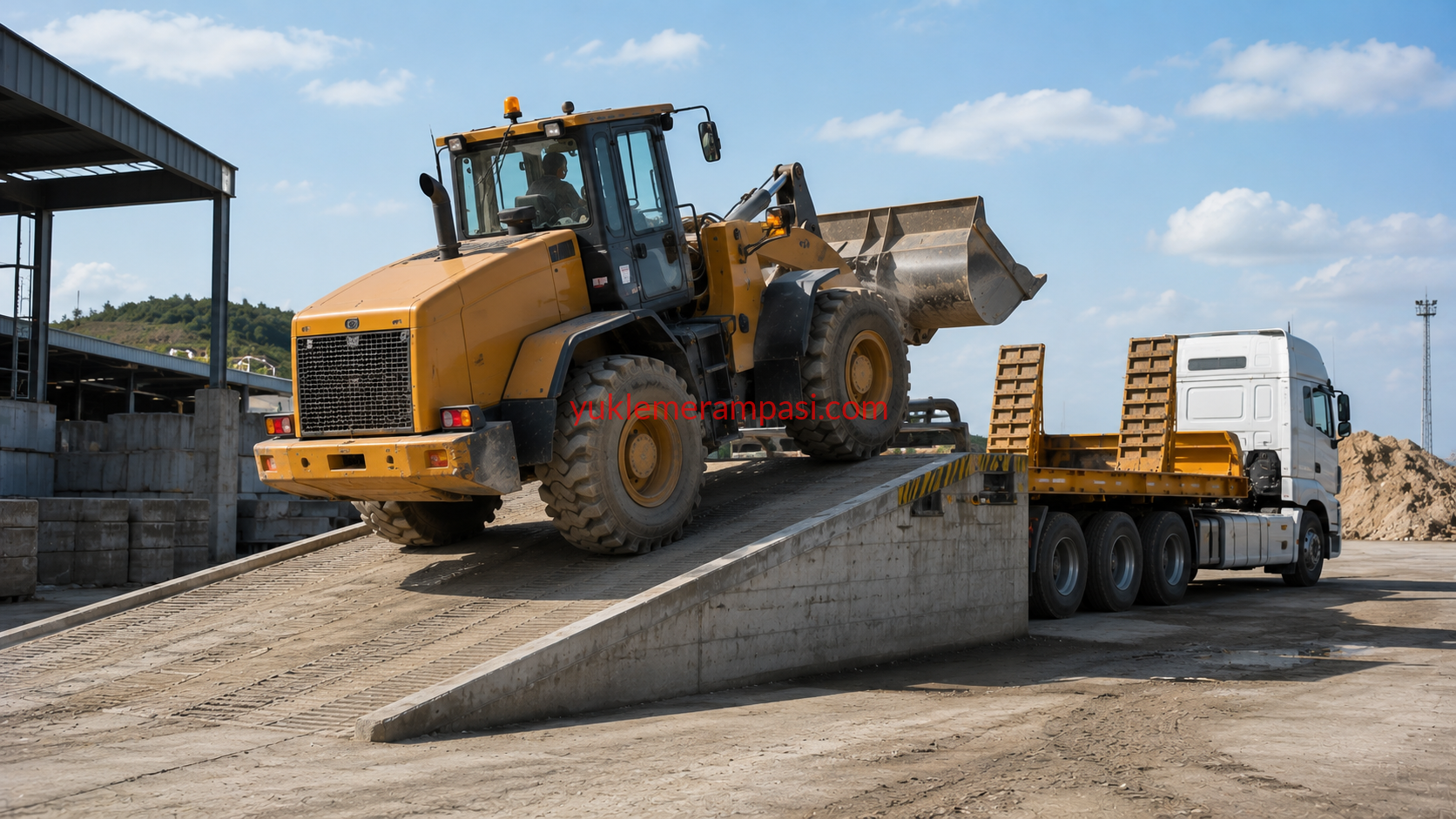

İş makinesi yükleme rampası, ekskavatör, dozer, greyder, yol silindiri ve benzeri ağır iş ekipmanlarını lowboy veya platform treyler üzerine taşıtmak için tasarlanmış yüksek kapasiteli çelik platformdur. Standart palet veya forklift rampalarından köklü biçimde ayrılan bu ekipman; 20 ila 80 ton arasında değişen yük kapasitesi, geniş platform genişliği (2.000 ile 3.200 mm) ve düşük eğim açısı (en fazla 12 derece) gerektiren zorlu kullanım koşulları için üretilir. Hem sabit (pit tipi veya zemin ankrajlı) hem de seyyar (tekerlekli, taşınabilir) çözümler sahaya uygulanabilir.
İş Makinesi Yüklemesinin Özel Gereksinimleri
Depo lojistiğinde kullanılan bir rampa ile iş makinesi yükleme rampası arasındaki temel fark, baskı yükü dağılımıdır. Paletli ekskavatörün zemine uyguladığı özgül basınç, tekil teker yükü yerine geniş bir alan üzerine dağılır; bu da platform sacını ve taşıyıcı profili farklı biçimde zorlar. Ayrıca iş makinesinin hareket açısı (yaw) yükleme sırasında rampanın yanal yükü absorbe etmesini gerektirir.
Üç temel parametre her iş makinesi yükleme rampası projesinde belirleyicidir:
- Toplam ağırlık: Makine ağırlığı artı operatör, yakıt ve ekler toplamı hesaplanır; seçilen rampanın statik kapasitesi bu değerin en az %30 üzerinde olmalıdır.
- Tırtıl veya teker izinin genişliği: Paletli makinelerde iz genişliği 600 ila 900 mm arasında değişebilir; platform genişliği her iki izin toplamından en az 400 mm fazla olmalıdır.
- Yükleme eğimi: Yüksek ağırlık merkezine sahip makinelerde devrilme riski nedeniyle eğim açısı 8 derecenin altında tutulur. Bu oran, 1.200 mm’lik treyler kasası yüksekliği için yaklaşık 7.500 mm platform uzunluğuna karşılık gelir.
Sabit İş Makinesi Yükleme Rampası
Sabit rampalar, beton zemine ankraj veya pit (çukur) içine gömme yöntemiyle kalıcı biçimde kurulur. Şantiye üssü, taş ocağı, maden giriş noktası, büyük inşaat firması araç parkı gibi sürekli yükleme faaliyetinin olduğu lokasyonlarda tercih edilir. Günde 3 ila 10 iş makinesi hareketini destekleyen sabit bir rampa, yıllar içinde birim operasyon başına en düşük maliyeti sunar.
Sabit iş makinesi rampalarında yaygın iki yapısal yaklaşım vardır. Birincisi zemin ankrajlı platform: beton döşemeye kimyasal dübel veya köşebent kaynak takozlarıyla tutturulan çelik platform, pit gerektirmez ve kurulum süresi 1 ila 2 gündür. İkincisi pit tipi entegre rampa: zeminin altına kazılan bir çukura yerleştirilen hidrolik veya mekanik rampa, araç seviyesine göre yükseklik ayarı yapabilir. Pit tipi çözümler yükleme süresini kısaltır, ancak zemin sertleştirme ve drenaj altyapısı zorunludur. Detaylar için yükleme rampası seçim rehberimizi incelemenizi öneririz.
Sabit Rampa için Zemin Hazırlığı
İş makinesi yüklemesinde zemine iletilen dinamik yük, standart depo rampasının 3 ila 5 katına ulaşabilir. Bu nedenle beton kalınlığının en az 250 mm, basınç dayanımının C25/30 veya üzeri olması gerekir. Donatı hesabı yapı statikçisine yaptırılmalı; özellikle pit tipinde su yalıtımı ve drenaj ihmal edilmemelidir.
Seyyar İş Makinesi Yükleme Rampası
Seyyar (mobil) iş makinesi rampaları, tekerlekli yapıları sayesinde çekici veya forklift ile farklı lokasyonlara taşınabilir. Şantiyeden şantiyeye geçen müteahhitler, sezonluk çalışan taş ocakları ve yatırım bütçesi kısıtlı işletmeler bu çözüme yönelir. Kapasiteler genellikle 20 ila 60 ton arasında sunulur; platform uzunluğu 6 ila 10 metre arasında değişir.
Seyyar iş makinesi rampalarının temel avantajı, zemine kalıcı bağlantı gerektirmemesidir. Kiraya verilen arazide veya geçici şantiyede sabit altyapı yatırımı yapılamadığında bu özellik belirleyici olur. Seyyar yükleme rampası ailesi hakkında daha kapsamlı bilgi için ilgili rehberimize bakabilirsiniz.
Seyyar Rampada Güvenlik Önlemleri
İş makinesi yüklemesinde seyyar rampa kullanırken aşağıdaki adımlar iş güvenliği açısından zorunludur:
- Zemin sertliği kontrolü: Yumuşak, kumlu veya eğimli zemin üzerinde rampa kayabilir; kauçuk veya çelik altlık plakalar kullanılmalıdır.
- Treyler freni: Yükleme öncesinde araç el freni çekilmeli, arka tekerlekler takozlanmalıdır.
- Rampa sabitlemesi: Rampa ile treyler arasında zincir veya kama sabitleme uygulanmalı; yükleme sırasında rampanın yerinden oynaması önlenmelidir.
- Tek yönlü geçiş: İş makinesi rampaya daima merkezlenmiş olarak binmeli; açılı giriş lateral yük yaratır ve punta kaynaklarını zorlayabilir.
- Hız sınırı: Paletli makine yükleme hızı saniyede 0,5 m (saatte yaklaşık 1,8 km) geçmemelidir; ani hız platformu darbe yüküne maruz bırakır.
Makine Tipine Göre Rampa Seçimi
Farklı iş makinesi türlerinin ağırlık, boyut ve tırtıl/teker profili birbiriyle örtüşmez. Bu nedenle rampa seçimi önce makine kataloğu verilerine, ardından sahada ölçülen treyler kasası yüksekliğine göre yapılır. Detaylı kapasite hesabı için yükleme rampası kapasite ve tonaj rehberi faydalı bir başlangıç noktasıdır.
| Makine Türü | Tipik Ağırlık (ton) | Tırtıl/Teker Genişliği (mm) | Önerilen Rampa Kapasitesi | Önerilen Platform Uzunluğu |
|---|---|---|---|---|
| Mini ekskavatör (1-6 t) | 1,5 – 6 | 250 – 400 | 10 – 15 ton | 4.000 – 5.000 mm |
| Orta sınıf ekskavatör (6-20 t) | 6 – 20 | 450 – 600 | 25 – 30 ton | 5.500 – 7.000 mm |
| Büyük ekskavatör (20-50 t) | 20 – 50 | 600 – 900 | 60 – 80 ton | 8.000 – 10.000 mm |
| Paletli dozer | 15 – 45 | 500 – 760 | 50 – 70 ton | 7.000 – 9.000 mm |
| Yol silindiri | 8 – 24 | 1.100 – 2.100 (tek tambur) | 30 – 40 ton | 5.000 – 6.500 mm |
| Greyder | 12 – 20 | Tekerlekli (600 – 900 mm) | 25 – 30 ton | 6.000 – 7.500 mm |
Malzeme ve Yapısal Tasarım Standartları
İş makinesi rampalarında kullanılan çelik sacın kalınlığı, platform üstü yük dağılımına göre belirlenir. Paletli geçişte yük tüm platforma eşit dağılmaz; tırtıl izleri belirli bölgeleri yoğun biçimde zorlar. Bu nedenle üst kaplamalarda minimum 12 mm ST52 (S355) çelik kullanılır; bazı ağır hizmet modellerinde bu değer 16 ila 20 mm’ye çıkar. Taşıyıcı ana profiller ise genellikle HEA 160 ila HEA 260 arasında boyutlandırılır.
Yüzey kaplaması, kayma güvenliğini doğrudan etkiler. Delikli sac (elmas pattern) veya alev ile pürüzlendirilmiş çelik, ıslak ve çamurlu koşullarda sürtünme katsayısını 0,4 – 0,6 aralığında tutar. CE belgesi ve EN 1398 standardına uyum, özellikle kurumsal ve uluslararası ihaleler için zorunluluk haline gelmektedir.
Sıkça Sorulan Sorular
İş makinesi için kaç tonluk rampa seçilmeli?
Makine ağırlığını, yakıt ve operatör dahil tam çalışma ağırlığını belirleyin; bu değerin en az %30 üzerinde kapasiteli bir rampa seçin. Örneğin 18 tonluk bir ekskavatör için 25 tonluk rampa uygundur. Dinamik darbe yükleri statik ağırlığın üzerine bindiğinden fazla kapasite marjı iş güvenliği açısından önemlidir.
Sabit mi yoksa seyyar iş makinesi rampası mı almalıyım?
Sürekli aynı noktadan yükleme yapılıyorsa (araç parkı, taş ocağı girişi) sabit rampa uzun vadede daha ekonomiktir. Farklı şantiyelere taşınan ekipman için ise seyyar rampa hem maliyet hem de kurulum esnekliği bakımından avantajlıdır. Günde 5 veya daha az araç hareketi olan lokasyonlarda seyyar çözüm genellikle önce gelen tercih olur.
İş makinesi rampasında eğim açısı ne kadar olmalı?
Ağırlık merkezi yüksek makinelerde (ekskavatör, dozer) eğim açısı en fazla 8 ila 10 derece olarak sınırlandırılmalıdır. Bu oran pratik olarak şu anlama gelir: 1.200 mm’lik treyler kasası için platform uzunluğu en az 6.800 mm olmalıdır. Daha kısa platform, devrilme ve kayma riskini artırır.
İş makinesi yüklemesinde hangi standartlar geçerlidir?
Yükleme rampaları için EN 1398 standardı temel referanstır. Ağır iş makinesinin taşınmasında ek olarak yük bağlama (EN 12195) ve kaldırma ekipmanı (Makine Yönetmeliği 2006/42/AT) gereklilikleri de dikkate alınmalıdır. CE belgesi ile ürün dosyası; kapasite, test protokolü ve montaj talimatını kapsamalıdır.
Seyyar iş makinesi rampasını nasıl taşırım?
Hafif modeller (20 ton altı) çekici kancasıyla römork gibi çekilebilir. Orta ve ağır modeller için platform üzerine çelik kangal veya forklift çatalı girecek kanal açılır; büyük bir forklift (10 ton ve üzeri) ile konumlandırılır. Yüklü halde taşıma asla yapılmamalıdır; rampa mutlaka boş olarak nakledilmelidir.
İş makinesi rampasının bakımı ne sıklıkla yapılmalı?
Her 3 ayda bir görsel kontrol (kaynak çatlağı, bükülme, yüzey aşınması), her 12 ayda bir boyama veya yüzey koruma yenilemesi yapılması önerilir. Yüksek frekanslı kullanımlarda (haftada 10 geçişin üzeri) kontrol aralığı 6 haftaya indirilmelidir. Hidrolik sistemi olan modellerde yağ seviyesi ve hortum durumu aylık olarak kontrol edilmelidir.
Sonuç
İş makinesi yükleme rampası seçimi; makine ağırlığı, tırtıl genişliği, yükleme frekansı ve saha koşullarının birlikte değerlendirilmesini gerektirir. Doğru kapasite, uygun eğim ve sağlam zemin altyapısı bir araya geldiğinde hem operasyon verimliliği yükselir hem de iş güvenliği riski en aza iner. Projenize özel ölçü, kapasite ve fiyat bilgisi almak için Teklif Al sayfamızdan bizimle iletişime geçin; ekibimiz saha şartlarınıza uygun çözümü sizinle birlikte belirlesin.
