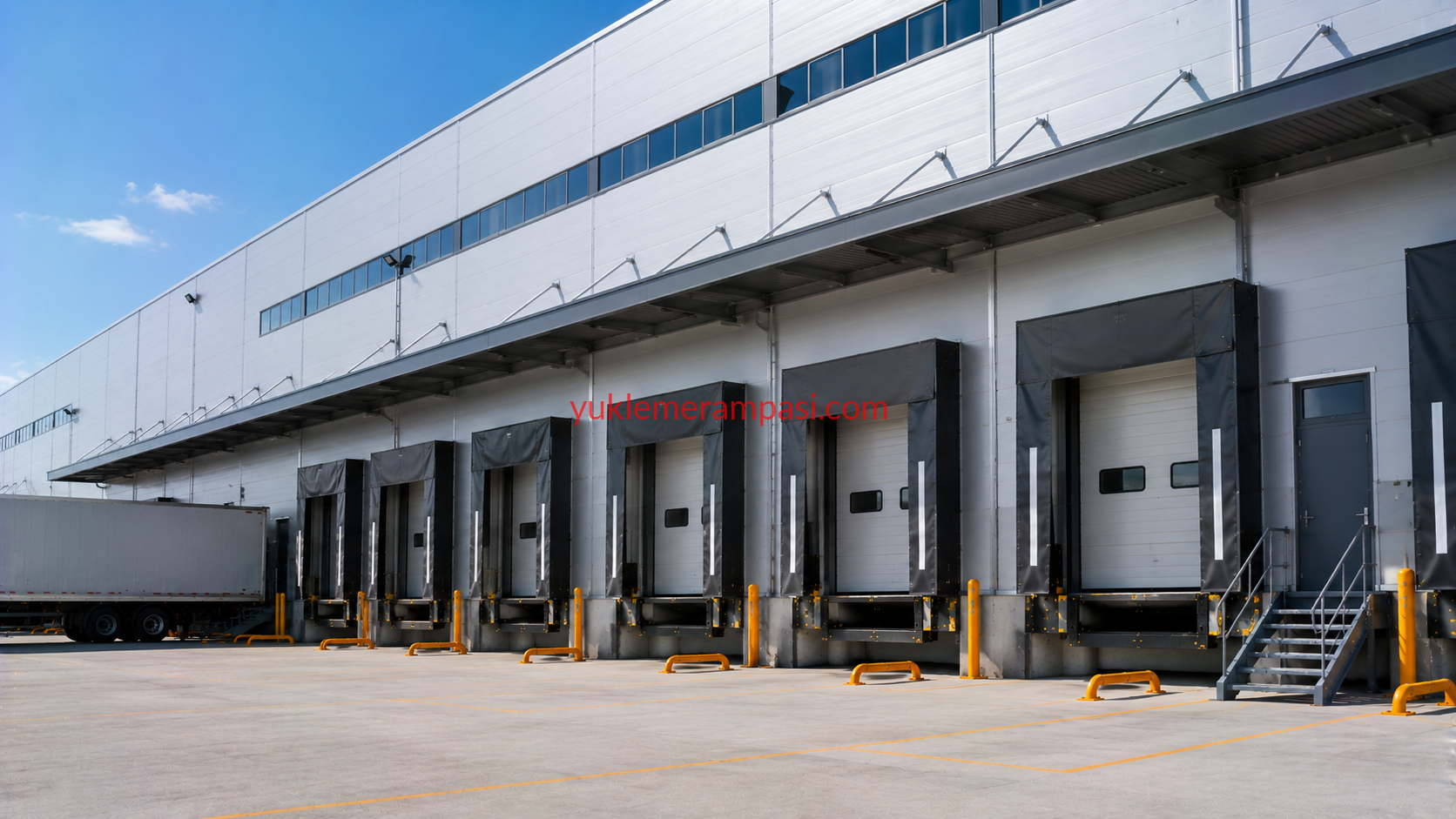

Otomotiv yükleme rampası, araç parçaları, şasi bileşenleri ve tamamlanmış araç gövdelerini taşıyan ağır TIR ve lowboy araçlarla bina yükleme körfezi arasında güvenli geçiş sağlayan, yüksek kapasiteli köprü sistemdir. Otomotiv yan sanayi tesisleri; baskı döküm, stamping, montaj ve lojistik olmak üzere farklı bölümlerde 15 ila 60 tonluk dinamik yüklere maruz kalır. Bu nedenle sıradan bir yükleme rampası sisteminden farklı, S355 çelik kullanılan, mühendislik hesaplı ankrajlı ve EN 1398 sertifikalı özel çözümler gerekmektedir.
Otomotiv Yan Sanayinin Yükleme Altyapısındaki Farkı
Otomotiv yan sanayi tesisleri, lojistik açıdan birden fazla taşıma modunu aynı anda barındıran, karmaşık malzeme akışı düzenine sahip fabrikalardır. Bir tesiste aynı anda stamping preslerinden çıkan şerit sac balyaları, plastik enjeksiyon parçaları, kablo demeti ve tamamlanmış alt grup montajları farklı ağırlık ve hacimde sevkiyata hazırlanabilir.
Bu yapı, yükleme noktalarının tek tip bir araç standardına değil, 750 mm ila 1.350 mm arasında değişen araç taban yüksekliğine sahip farklı araç ailelerine hizmet edecek biçimde tasarlanmasını zorunlu kılar. Aynı zamanda üretim hatlarından doğrudan sevkiyata geçen JIT (Just In Time) ve JIS (Just In Sequence) lojistiği, yükleme rampasının dakika içinde hizmet verebilir durumda olmasını gerektirir; bakım kaynaklı arıza kabul edilmez.
Japonya merkezli bir otomobil üreticisi için Türkiye’de faaliyet gösteren Tier-1 tedarikçilerin büyük çoğunluğu, rampa arıza süresini yıllık iki saatin altında tutacak şekilde önleyici bakım programı oluşturmaktadır. Bu hedef, hem doğru ekipman seçimini hem de etkin bir bakım rejimine olan bağlılığı zorunlu hılar.
Otomotiv Tesislerinde Kapasite ve Çelik Sınıfı Gereksinimleri
Otomotiv yükleme rampası tasarımında kapasite hesabı iki bileşenden oluşur: statik yük (rampa platformu üzerinde hareketsiz duran forklift ve yük toplamı) ve dinamik darbe katsayısı (FEM standartlarına göre genellikle 1,3 ila 1,5 arasındadır).
Pratik açıdan değerlendirildiğinde aşağıdaki sınıflandırma yaygın olarak uygulanır:
- 15-25 ton sınıfı: Plastik enjeksiyon parçası, kablo demeti, küçük döküm bileşen sevkiyatı; standart kasalı kamyon ve van araç operasyonları.
- 25-40 ton sınıfı: Stamping parçası, şasi kolu, egzoz sistemi, büyük boyutlu döküm parça; 3 ila 4 akslı TIR operasyonları.
- 40-60 ton sınıfı: Araç gövdesi (body-in-white), komple şasi, büyük pres kalıpları; lowboy ve özel araç sevkiyatı.
Çelik sınıfı seçiminde OEM tedarikçi şartnameleri genellikle minimum S355 (eski adıyla St 52) yapı çeliği talep eder. Yüksek devir çalışan ve vibrasyon yükü yoğun noktalarda S420 veya S460 kullanımı da görülmektedir. Rampa platform kalınlığı 10 ila 16 mm arasında değişir; düşük yüklü noktalar 10 mm ile yönetilirken, forklift tekerlek baskı noktaları 14 ila 16 mm kaynaklı takviye nervür gerektirir.
Boyut, Eğim ve Zemin Hazırlığı
Otomotiv tesislerinde yükleme rampası boyutlandırması; araç genişliği, forklift tip genişliği ve güvenli çalışma boşluğu dikkate alınarak yapılır. Standart bir kurulum aşağıdaki minimum boyutları karşılamalıdır:
- Platform genişliği: En az 2.500 mm, tercih edilen 3.000 ila 3.500 mm; yan koruma bariyerleriyle birlikte hesaplanır.
- Platform uzunluğu (derinliği): Dock leveler uygulamalarında 2.000 ila 2.500 mm; sabit köprü rampalarda 4.000 ila 8.000 mm.
- Maksimum çalışma eğimi: Yüklü forklift operasyonları için yüzde 8; elektrikli araç geçişi için yüzde 6 ile sınırlı tutulmalıdır.
- Araç hizalama toleransı: Dock leveler uygulamalarında ±200 ila ±300 mm dikey hizalama kapasitesi yeterlidir.
Zemin hazırlığı, otomotiv tesislerinde en sık ihmal edilen aşamalardan biridir. Ağır yük altında çalışan rampalar, C25/30 veya üzeri beton dayanımı, minimum 250 mm kalınlık ve hesaplı çelik donatı düzeni gerektiren beton temele oturtulmalıdır. Ankraj detayları, her bir montaj noktasındaki kesme kuvveti ve çekme yüküne göre boyutlanmalı; Türk Deprem Yönetmeliği’nin ilgili yük kombinasyonları gözetilmelidir. Zemin hazırlığına ilişkin ayrıntılar için beton zemin ve saha hazırlığı rehberimizi inceleyebilirsiniz.
Pit Tipi mi, Sabit Köprü mü? Doğru Yapı Seçimi
Otomotiv tesislerinde yükleme rampası yapı seçimi, bina yaşına ve zemin kotuna göre belirlenir. İki temel seçenek karşılaştırıldığında şu tablo ortaya çıkar:
| Kriter | Pit Tipi Dock Leveler | Sabit Köprü Rampa |
|---|---|---|
| Zemin kotu uygunluğu | Bina zemininden araç tabanına kadar kot farkı 900-1.300 mm | Bina zemininden araç tabanına kadar 600-900 mm, yüzeye monte edilir |
| Hizalama esnekliği | Yüksek: ±300 mm; farklı araç ailelerine uyum sağlar | Düşük: belirli araç yüksekliği için tasarlanır |
| Kapasite aralığı | 10-25 ton; ağır sınıf modeller 30 tona kadar | 25-60 ton; büyük pres kalıbı ve gövde nakline uygun |
| İnşaat müdahalesi | Yüksek: pit kazısı ve beton takviyesi gerekir | Orta: zemin takviyesi, yüzey ankraj yeterli |
| Arıza süresine etki | Hidrolik arızasında dış kaynaklı servis gerekebilir | Mekanik yapı, saha kaynağıyla hızlı onarım imkânı |
| Maliyet göstergesi | Toplam kurulum maliyeti yüzde 30-50 daha yüksek | Daha düşük ilk yatırım, sınırlı esneklik |
Yeni inşa edilen ya da renovasyon görecek otomotiv tesislerinde pit tipi dock leveler, araç çeşitliliği nedeniyle genellikle tercih edilen çözümdür. Mevcut binalarda zemin kazısı ekonomik değilse, tasarımı olgunlaşmış sabit köprü rampa daha hızlı devreye alınır. Detaylı yapı seçimi bilgisi için sektörel kullanım alanları rehberimizi inceleyebilirsiniz.
CE Belgesi, EN 1398 ve OEM Tedarikçi Şartnameleri
Tüm sabit köprü rampalar ve dock leveler sistemleri, Türkiye’de 2016/CE uyumlu Makine Emniyeti Yönetmeliği kapsamında CE belgesi taşımak ve EN 1398 standardına uygun üretilmek zorundadır. Otomotiv OEM tedarikçilerinde bu zorunluluğa ek olarak birkaç özel gereksinim daha uygulanmaktadır:
- Teknik dosya (Technical File): Rampa için hesap raporu, malzeme sertifikaları (MTC), kaynak prosedür belgesi (WPS/WPQR) ve montaj çizimlerini kapsayan tam dokümantasyon temin edilmelidir.
- Yük testi: EN 1398 uyarınca nominal kapasitenin yüzde 110’u ile statik yük testi; nominal kapasitenin yüzde 100’ü ile dinamik geçiş testi zorunludur. Test sonuçları tutanakla kayıt altına alınmalıdır.
- Kaynak kalite sınıfı: ISO 9013 veya EN ISO 5817 B sınıfı kaynak kalitesi çoğu OEM tedarikçi şartnamesinde şart koşulmaktadır.
- Periyodik kontrol: Yıllık periyodik kontrol ve yük testi; sonuçlar bakım defterine işlenmeli, bir sonraki kontrole kadar dosyalanmalıdır.
Şartname hazırlığı konusunda sistematik bir yaklaşım için yükleme rampası teknik şartnamesi nasıl hazırlanır içeriğimiz kapsamlı bir başlangıç noktası sunar.
Operasyonel Güvenlik ve Araç Sabitleme Sistemleri
Otomotiv yan sanayi tesislerinde rampa güvenliğinin kritik boyutu, forklift operasyonu sırasında araçların geri hareket etmesini engelleyen mekanik sabitleme sistemleridir. Standart lastik takozu uygulaması yüzey koşullarına ve operatör davranışına bağlı kalır; bu nedenle sabit motorlu araç sabitleme sistemleri (vehicle restraint) tercih edilmelidir.
Araç sabitleme sistemi, aracın arka tamponuna ya da chassisine kenetlenen otomatik bir kanca mekanizmasıyla çalışır. Kapı ile araç sabitleme sistemi birbirine kilitlenerek; araç kasası rampadan ayrılmadan kapı açılamaz ve leveler harekete geçirilemez hale getirilir. Bu kilit entegrasyonu, otomotiv OEM kalite denetimlerinde aranılan temel güvenlik kriterleri arasındadır. Sisteme ilişkin daha geniş bilgi için yükleme rampası iş güvenliği kontrol listesi kaynağını inceleyebilirsiniz.
Özellikle elektrikli araç montaj tesislerinde yüksek gerilim ve batarya paketi taşınması nedeniyle rampa zemin yüzeyinin iletken olmayan malzemeyle kaplanması ya da topraklama sisteminin rampa yapısına entegre edilmesi de aranmaktadır.
Sıkça Sorulan Sorular
Otomotiv yan sanayide kaç tonluk yükleme rampası gerekir?
Parça tipi ve araç sınıfına göre değişir. Küçük ve orta büyüklükteki döküm parça ile plastik komponent sevkiyatı için 15 ila 25 ton yeterlidir. Stamping parçası ve büyük döküm bileşenler için 25 ila 40 ton, komple araç gövdesi ve büyük pres kalıpları için 40 ila 60 ton kapasiteli rampa tercih edilmelidir. Dinamik darbe katsayısı mutlaka hesaba katılmalıdır.
Pit tipi dock leveler ile sabit köprü rampa arasında nasıl seçim yapılır?
Pit tipi dock leveler, araç taban yüksekliği çeşitliliğinin fazla olduğu yeni inşa tesisler için uygundur; hizalama esnekliği en önemli avantajıdır. Sabit köprü rampa ise yüksek tonaj gerektiren, araç taban yüksekliği sabit ya da çok az değişen noktalarda tercih edilir. Mevcut binalarda zemin kazısı yapılamaması durumunda sabit köprü daha hızlı devreye alınır.
EN 1398 belgesi otomotiv tesisleri için zorunlu mudur?
Evet. Türkiye piyasasına sürülen tüm sabit yükleme köprüleri ve dock leveler sistemleri için CE belgesi ve EN 1398 uygunluğu yasal zorunluluktur. Ayrıca OEM tedarikçi şartnameleri genellikle teknik dosya, yük testi tutanağı ve ISO 9013 uyumlu kaynak kalite belgesi de talep eder.
Otomotiv tesisinde rampa zemin hazırlığı nasıl yapılmalıdır?
Minimum C25/30 dayanımlı, 250 mm kalınlıkta, hesaplı çelik donatılı beton temel gereklidir. Ankraj noktaları, kesme ve çekme yükleri için ayrı ayrı hesaplanmalı; Türk Deprem Yönetmeliği yük kombinasyonları gözetilmelidir. Pit tipi uygulamalarda betonarme çukur duvar kalınlığı minimum 200 mm olmalıdır.
Elektrikli araç üretim tesislerinde özel rampa gereksinimleri var mı?
Evet. Yüksek gerilimli batarya paketi taşınması söz konusu olduğunda rampa zemin yüzeyi iletken olmayan polimer kaplama ile donatılabilir ya da topraklama sistemi rampa yapısına entegre edilmelidir. Bazı OEM’ler, batarya paketinin zemine temasını engellemek için sıfır eşik ya da çok düşük eğimli rampa tasarımı şart koşmaktadır.
Otomotiv tedarikçisi olarak rampa seçiminde hangi belgeleri temin etmeliyim?
Teknik dosya (hesap raporu, malzeme sertifikaları, kaynak belgesi), CE uygunluk beyanı, EN 1398 test raporu, statik ve dinamik yük testi tutanağı ile yıllık periyodik kontrol kaydı temin edilmelidir. Denetim süreçlerinde bu belgeler müşteri OEM’e sunulmak üzere dosyalanmalı ve güncel tutulmalıdır.
Sonuç
Otomotiv yükleme rampası seçimi, yalnızca bir taşıma altyapısı kararı değil; JIT lojistiğini, iş güvenliğini ve OEM tedarikçi uyumluluğunu doğrudan etkileyen stratejik bir mühendislik tercihidir. Doğru kapasite, çelik sınıfı, yapı tipi ve belgelendirme gereksinimlerini karşılayan bir sistem, hem üretim sürekliliğini hem de denetim güvencesini sağlar. Otomotiv yan sanayi tesisine uygun yükleme rampası çözümü için Teklif Al.
